Typ VA Řada 36 3690NX
Strojní závitníky typ VA pro ocel do 1000N/mm2 [pro průchozí otvory]

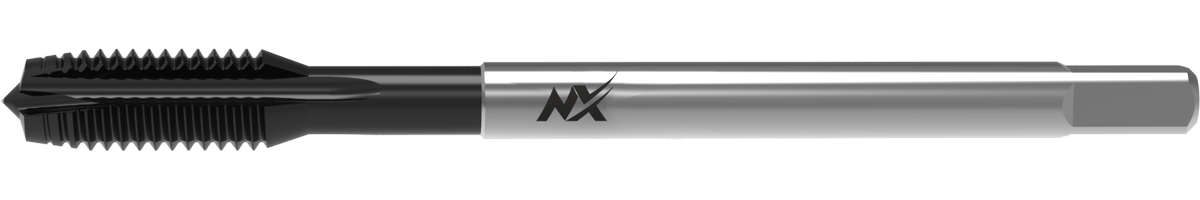

Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, s oxidovaným povrchem, vhodný pro konstrukční oceli, zušlechtěné a legované oceli, nástrojové oceli, cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, tvárné a temperované litiny, slitiny hliníku, mědi a zinku.
Varianty produktu
| ID | D1 | P | Lícování | L1 | L2 | D2 | a |
|---|---|---|---|---|---|---|---|
| 042037262030000 | M3 | 0,5 | 6H | 56 | 11 | 2,2 | - |
| 042037262040000 | M4 | 0,7 | 6H | 63 | 13 | 2,8 | 2,1 |
| 042037262050000 | M5 | 0,8 | 6H | 70 | 16 | 3,5 | 2,7 |
| 042037262060000 | M6 | 1 | 6H | 80 | 19 | 4,5 | 3,4 |
| 042037262080000 | M8 | 1,25 | 6H | 90 | 22 | 6 | 4,9 |
| 042037262100000 | M10 | 1,5 | 6H | 100 | 24 | 7 | 5,5 |
| 042037262120000 | M12 | 1,75 | 6H | 110 | 28 | 9 | 7 |
| 042037262140000 | M14 | 2 | 6H | 110 | 30 | 11 | 9 |
| 042037262160000 | M16 | 2 | 6H | 110 | 32 | 12 | 9 |
| 042037262180000 | M18 | 2,5 | 6H | 125 | 34 | 14 | 11 |
| 042037262200000 | M20 | 2,5 | 6H | 140 | 34 | 16 | 12 |
| 042037262220000 | M22 | 2,5 | 6H | 140 | 34 | 18 | 14,5 |
| 042037262240000 | M24 | 3 | 6H | 160 | 38 | 18 | 14,5 |
| 042037262270000 | M27 | 3 | 6H | 160 | 38 | 20 | 16 |
| 042037262300000 | M30 | 3,5 | 6H | 180 | 45 | 22 | 18 |
| 042037262330000 | M33 | 3,5 | 6H | 180 | 50 | 25 | 20 |
| 042037262360000 | M36 | 4 | 6H | 200 | 56 | 28 | 22 |
Použití
| OBRÁBĚNÝ MATERIÁL | TYP OTVORU | ŘEZNÁ RYCHLOST | MAZÁNÍ | POUŽITÍ |
|---|---|---|---|---|
| Automatové oceli s pevností do 800 N/mm2 | průchozí (délka závitu L >1,5xd1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Automatové oceli s pevností do 800 N/mm2 | průchozí (délka závitu L < 1,5xd1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Cementační a nitridační oceli s pevností do 1100 N/mm2 | průchozí (délka závitu L >1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Cementační a nitridační oceli s pevností do 1100 N/mm2 | průchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Hliník legovaný s obsahem Si < 10% | průchozí (délka závitu L >1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si < 10% | průchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si > 10% | průchozí (délka závitu L >1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Hliník legovaný s obsahem Si > 10% | průchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Hliník měkký | průchozí (délka závitu L >1,5xd1) | 20-25 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | průchozí (délka závitu L < 1,5xd1) | 20-25 | Řezný olej/Emulse | Možno použít |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | průchozí (délka závitu L >1,5xd1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | průchozí (délka závitu L < 1,5xd1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Měď čistá | průchozí (délka závitu L >1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Měď čistá | průchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Nástrojové oceli s pevností do 1100 N/mm2 | průchozí (délka závitu L >1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nástrojové oceli s pevností do 1100 N/mm2 | průchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 800 N/mm2 | průchozí (délka závitu L >1,5xd1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Nelegované lité oceli s pevností do 800 N/mm2 | průchozí (délka závitu L < 1,5xd1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Nerezavějící a žáruvzdorné oceli s pevností 450 - 800 N/mm2 | průchozí (délka závitu L >1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 450 - 800 N/mm2 | průchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 600 - 1000 N/mm2 | průchozí (délka závitu L >1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 600 - 1000 N/mm2 | průchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Slitiny mědi (dlouhá vinutá tříska) | průchozí (délka závitu L >1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Slitiny mědi (dlouhá vinutá tříska) | průchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Slitiny mědi (krátká drobivá tříska) | průchozí (délka závitu L >1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Slitiny mědi (krátká drobivá tříska) | průchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Tvárná a temperovaná litina | průchozí (délka závitu L >1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Tvárná a temperovaná litina | průchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Zinek a slitiny zinku | průchozí (délka závitu L >1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Zinek a slitiny zinku | průchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Zušlechtěné oceli s pevností do 1100 N/mm2 | průchozí (délka závitu L >1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Zušlechtěné oceli s pevností do 1100 N/mm2 | průchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
