Typ N Řada 20 2050NX

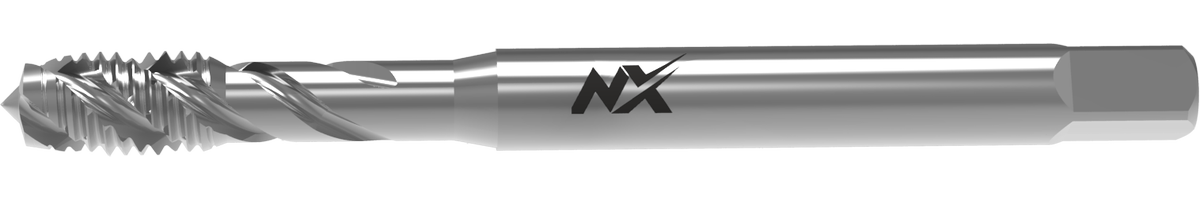

Strojní závitníky typ N pro ocel do 800N/mm2 [pro neprůchozí otvory]
Vysoce výkonný strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %, slitiny mědi s dlouhou vinutou třískou.
Varianty produktu
| ID | D1 | P | Lícování | L1 | L2 | D2 | a |
|---|---|---|---|---|---|---|---|
| 042031118030000 | M3 | 0,5 | 6H | 56 | 5 | 3,5 | 2,7 |
| 042031118040000 | M4 | 0,7 | 6H | 63 | 7 | 4,5 | 3,4 |
| 042031118050000 | M5 | 0,8 | 6H | 70 | 8 | 6 | 4,9 |
| 042031118060000 | M6 | 1 | 6H | 80 | 10 | 6 | 4,9 |
| 042031118080000 | M8 | 1,25 | 6H | 90 | 13 | 8 | 6,2 |
| 042031118100000 | M10 | 1,5 | 6H | 100 | 15 | 10 | 8 |
Použití
| OBRÁBĚNÝ MATERIÁL | TYP OTVORU | ŘEZNÁ RYCHLOST | MAZÁNÍ | POUŽITÍ |
|---|---|---|---|---|
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
